Interface de bricolage Wouxun pour KG-928

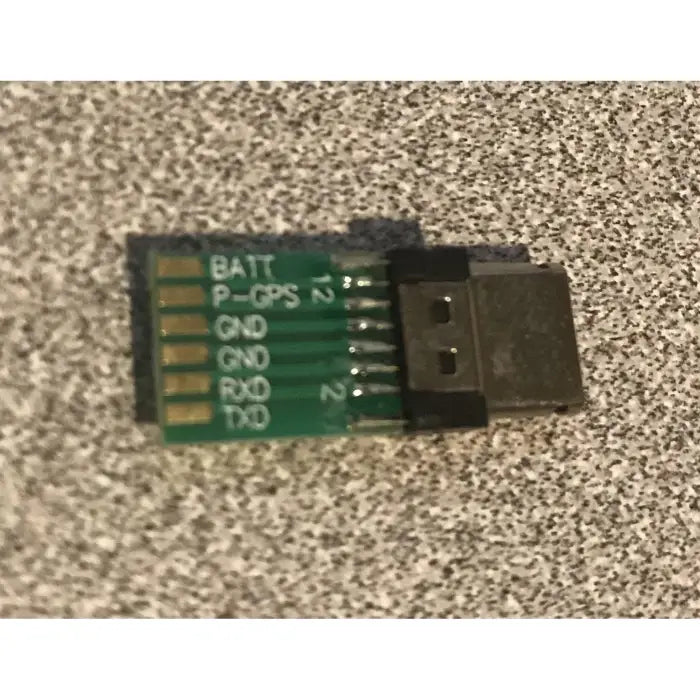

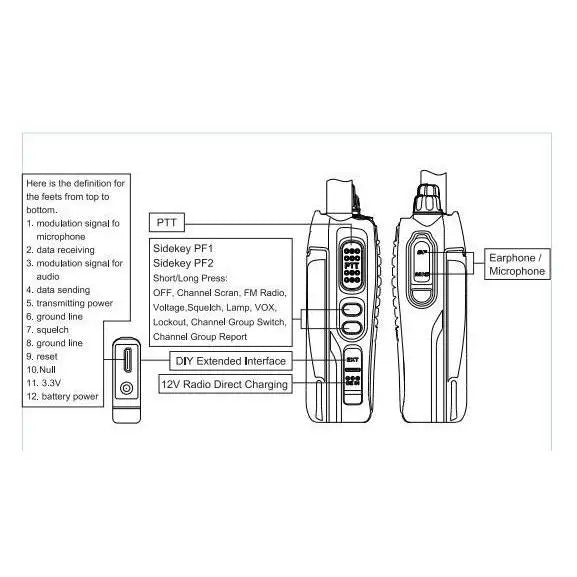

Il s'agit de l'interface Wouxun DIY qui se branche sur le côté de certaines radios amateurs Wouxun telles que la radio KG-928 APRS. La documentation de Wouxun est très rare. L'adaptateur est également très petit avec les pastilles de soudure mesurant 1 mm x 2 mm sur un PCB double face mesurant 14 mm x 9 mm. Le manuel Wouxun indique ces points de communication.nts.

• Modulation du microphone

• Données RX

• Modulation audio

• TX de données

• Puissance d'émission

• Sol

• Écraser

• Sol

• Réinitialiser

• Nul

• 3,3 V

• Puissance de la batterie


Lorsque Wouxun a nommé cette interface DIY, cela signifie vraiment Do It Yourself!
